ふとんかご（栗石メッシュかご・砕石メッシュカゴ「カゴ楽」・大型メッシュカゴ）

ふとんかごとは

「ふとんかご」とは従来、竹で編んだ筒状の網に玉石を入れて土留めや護岸に使用した蛇篭で、筒状（円筒形）から矩形（角形）へ多段式に積み重ねられるように変化したものである。

ふとんかごの用途・特徴

用途

河川護岸・護床の保護、洗掘防止、災害復旧、道路法面の保護、土留、地すべり防止、災害復旧、海岸浸食防止、洗掘防止

特徴

河川や道路の地盤の緩い場所、水の多いところに有効
不陸な場所に柔軟に対応できる
透水性があり、護岸・斜面など水の出入りするところに適応
現地発生材や自然材を使うためエコでコストにやさしい

「栗石メッシュカゴ」「砕石メッシュカゴ(かご楽)」「大型メッシュカゴ」の
お問い合わせ・資料請求はこちらから

お問い合わせ・資料請求

ふとんかごの施工性を向上させた
『栗石メッシュカゴ』『砕石メッシュカゴ（かご楽）』『大型メッシュカゴ』のご紹介

栗石メッシュカゴ

治山工事で索道でしか資材を運べないとき、現地発生材（発生土）を使用したかごが必要とされたため、中詰めの転圧による変形しない、耐久性が良い割栗石を使用した栗石メッシュカゴを開発。

特徴

コの字型本体パネル・補強フック・コイルで組立シンプル構造
軽量コンパクトな部材の組合せで施工【持運びが楽】
溶接パネル構造で連結はコイル接続のみ【組立カンタン・施工が楽】
重機が使えるので、人力での石詰め作業の軽減化【作業が楽】
高耐久性の亜鉛アルミ合金めっき線仕様で⻑期的に腐食に対して安心

製品仕様

形式	高さH	奥行W	長さL
80型	500mm	800mm	2000mm (1000mm)
100型		1000mm
120型		1200mm

部材名	部材規格	表面処理
本体パネル	線径　Φ 5mm （天端横線のみ　Φ 6mm）網目　125mm×100mm目	亜鉛-10％アルミ合金めっき付着量 300g/㎡（AL10％以上）
本体パネル	線径　Φ 5mm 網目　125mm×100mm目
上蓋パネル	線径　Φ 5mm 網目　125mm×100mm目
補強線	線径　Φ 6mm

施工風景

コの字型本体パネル
溶接構造で石詰後のはらみ無し
重機による石の投入が可能

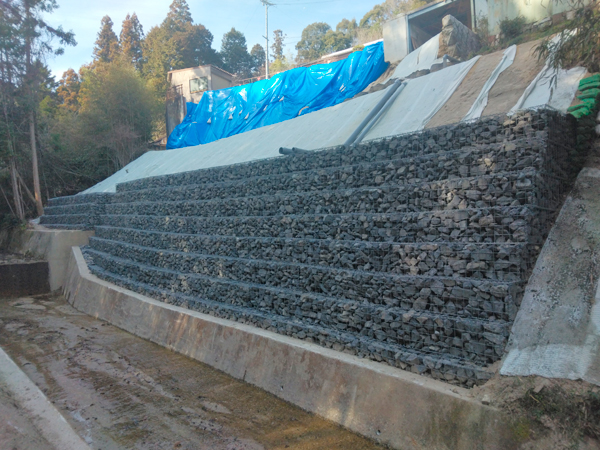

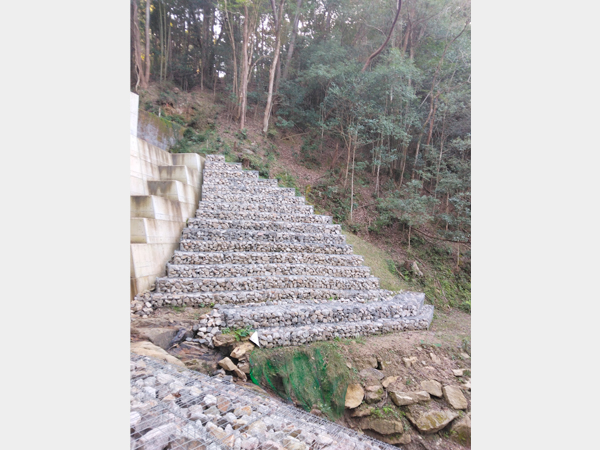

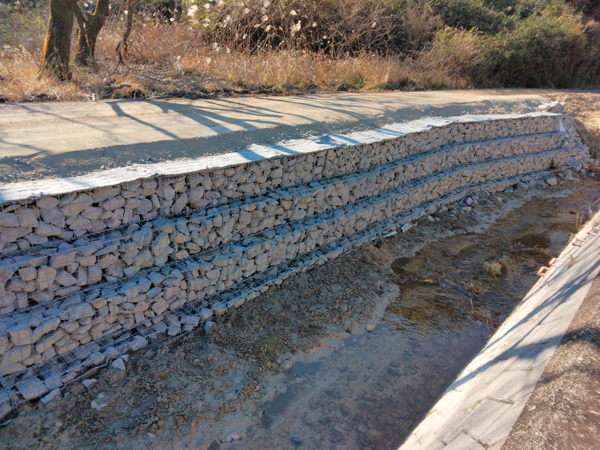

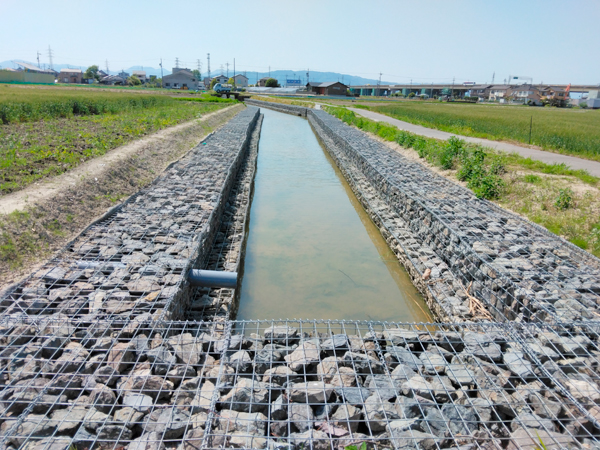

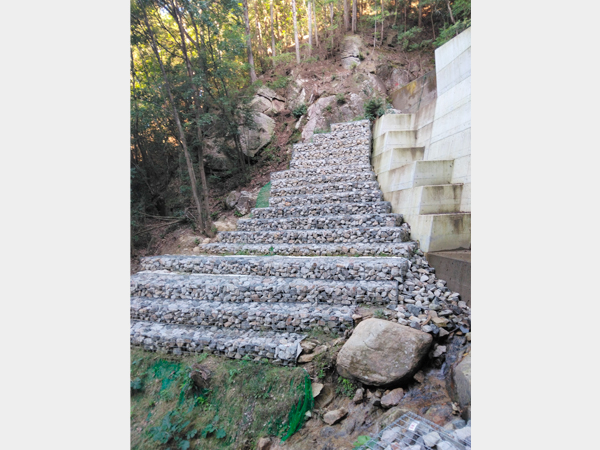

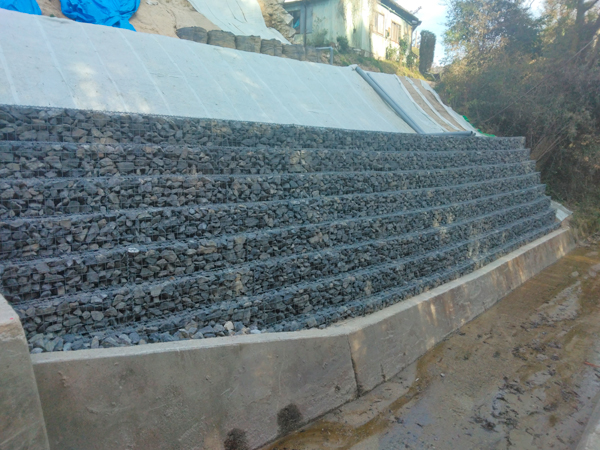

完成

砕石メッシュカゴ（かご楽）

災害で崩壊した法面や護岸を緊急復旧するため、短期で施工が行えるようにすることと、人手不足、狭小な場所での施工が行える「砕石メッシュカゴ」を開発。

特徴

運搬・設置・中詰めの作業手間が楽な施工省力型かご
部材が軽量で持運びが楽・積み重ねて置けるため保管が楽
仕切り枠が無いので組立・設置が楽
上蓋と底網が無いため高さ調整・角度調整が楽（上蓋・底網はオプション）
砕石（S40以上）使用で中詰めや天端の均しが楽

製品仕様

形式	高さH	奥行W	長さL
80型	500mm	800mm	2000mm (1000mm)
100型		1000mm
120型		1200mm
150型		1500mm
200型		2000mm

部材名	部材規格	表面処理
本体パネル端部パネル	縦線径　Φ 6mm 横線径　Φ 5mm 網目　40mm×100mm目	亜鉛-10％アルミ合金めっき付着量 300g/㎡（AL10％以上）
補強線結合コイル	線径　Φ 6mm 線径　Φ 5mm	亜鉛-10％アルミ合金めっき付着量 300g/㎡（AL10％以上）

施工風景

部材が軽く移動や組立が楽
仕切りが無く蓋・底網が無いため設置や角度調整が楽

中詰め材が砕石(S40)のため重機での石詰めや天端の均しが楽

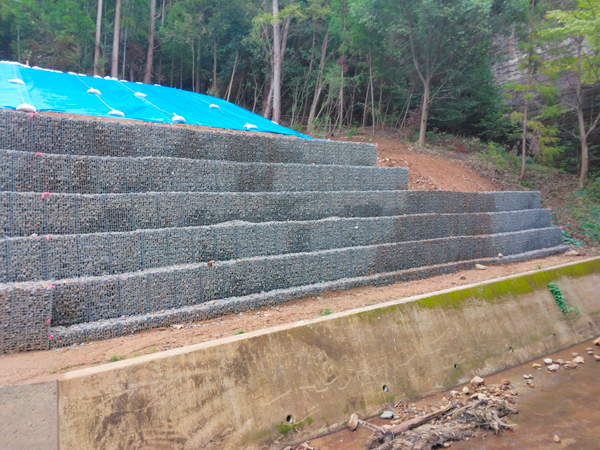

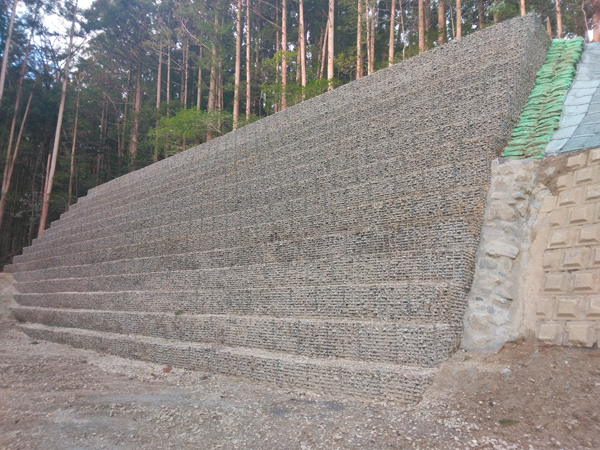

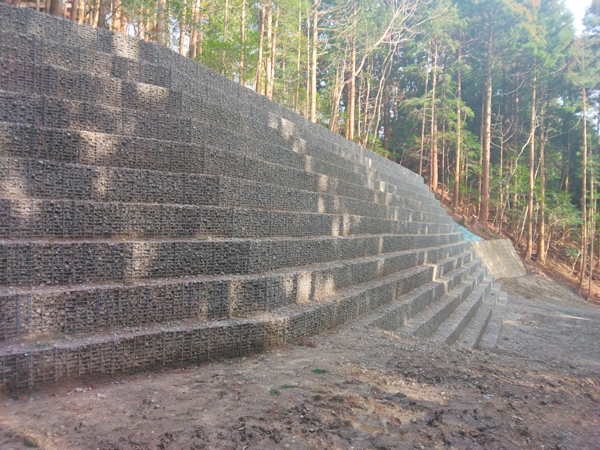

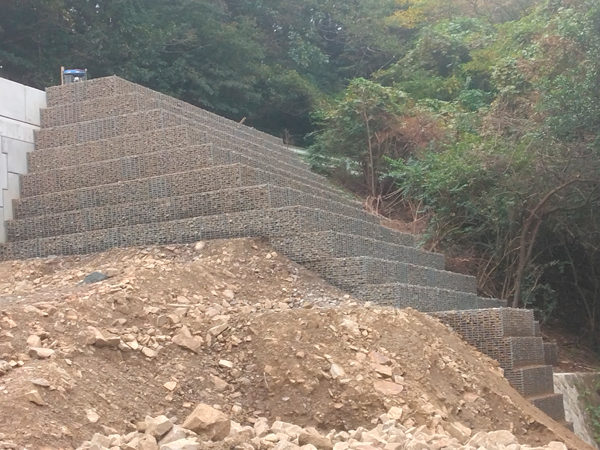

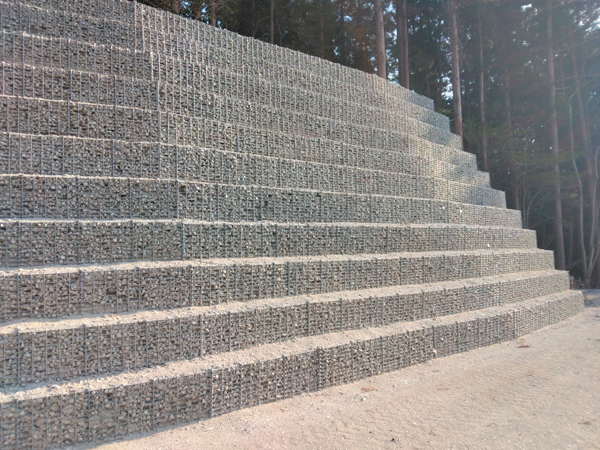

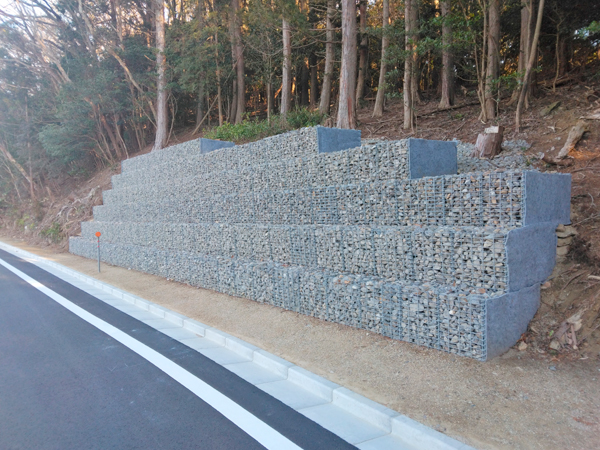

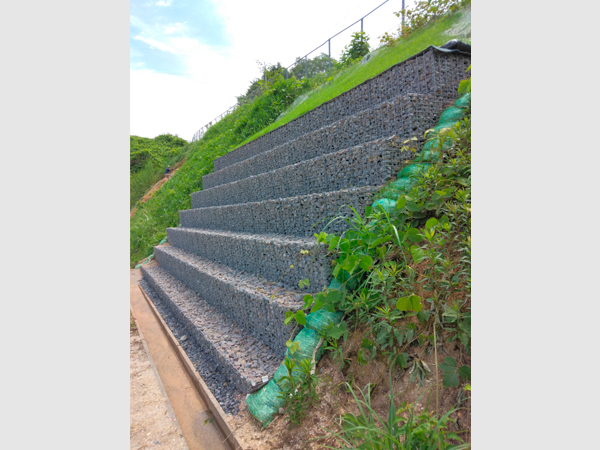

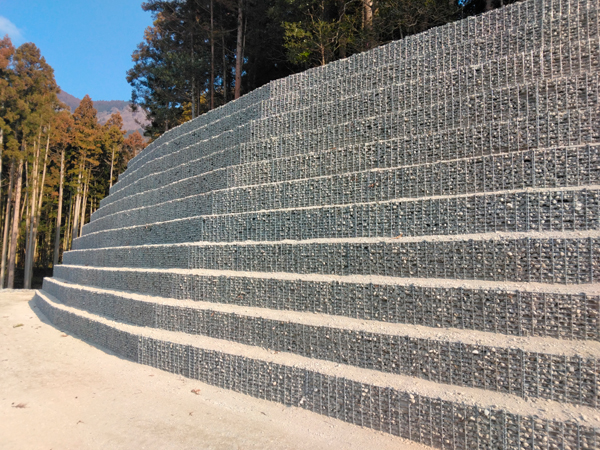

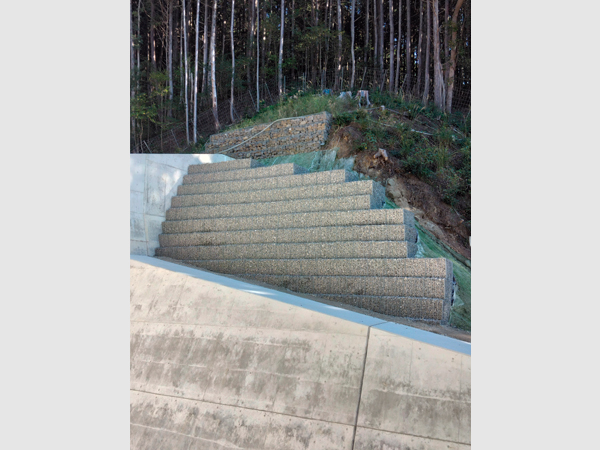

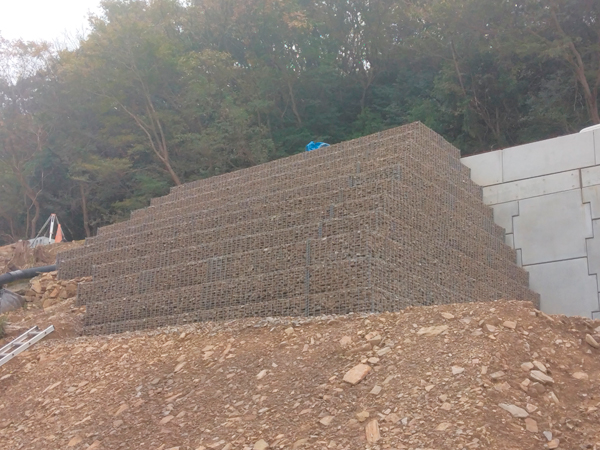

完成

大型メッシュカゴ（大型砕石メッシュウォール）

重機による中詰め材充填作業を可能にし、施工性を大幅にアップした大型砕石対応カゴです。

特徴

Ｌ型本体パネル・中枠・コイルで組立シンプル構造
大型なのに軽量でコンパクトな部材の組合せで施工【持運びが楽】
シンプルな構造で連結はコイル接続のみ【組立カンタン・施工が楽】
重機を用いて砕石を充填しかも驚異的な施工速度【作業が楽･工期短縮】
高耐久性の亜鉛アルミ合金めっき線仕様で長期的に腐食に対して安心

製品仕様

形式	100型	150型	200型
規格サイズ	高さ1.0m × 奥行き1.0m	高さ1.0m × 奥行き1.5m	高さ1.0m × 奥行き2.0m

形式	250型	300型	350型
規格サイズ	高さ1.0m × 奥行き2.5m	高さ1.0m × 奥行き3.0m	高さ1.0m × 奥行き3.5m

部材名	部材規格	表面処理
本体パネル端部パネル	線径　Φ 6mm 網目　40mm×100mm目正背面部	亜鉛-10％アルミ合金めっき付着量 300g/㎡（AL10％以上）
中枠	線径　Φ 8mm
補強線	線径　Φ 6mm
接続コイル	線径　Φ 5mm
上蓋パネル（オプション）	線径　Φ 5mm 絹目　40mmx100mm目

施工風景

仮組完了後も幅25cmに折り畳みが可能︕
大型かごでありながらスペースを節約できる新構造︕

クレーンとホッパーを使用した砕石の充填が可能︕
かご内部での作業が無いため作業員の昇降移動が無く、かご上部での作業がおこなえます。

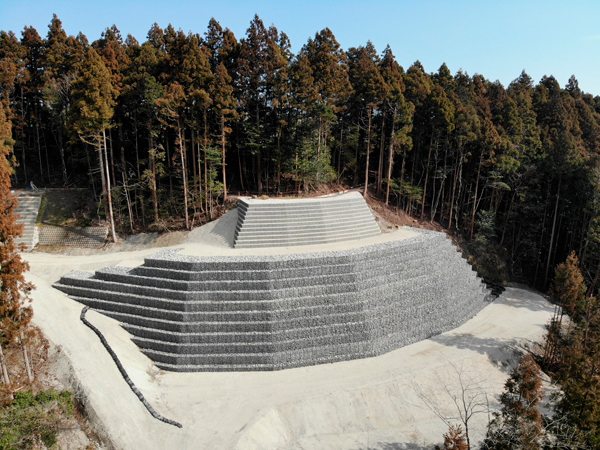

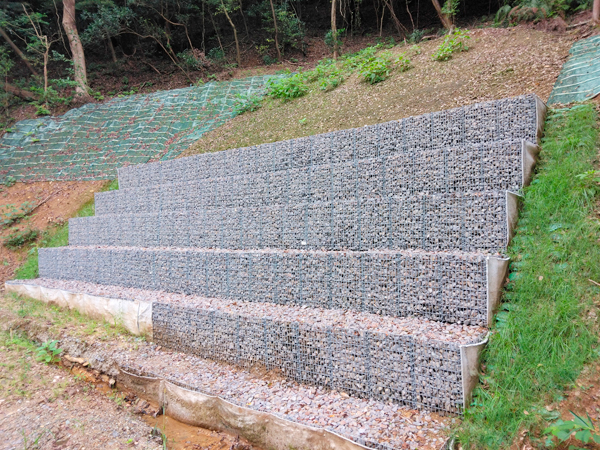

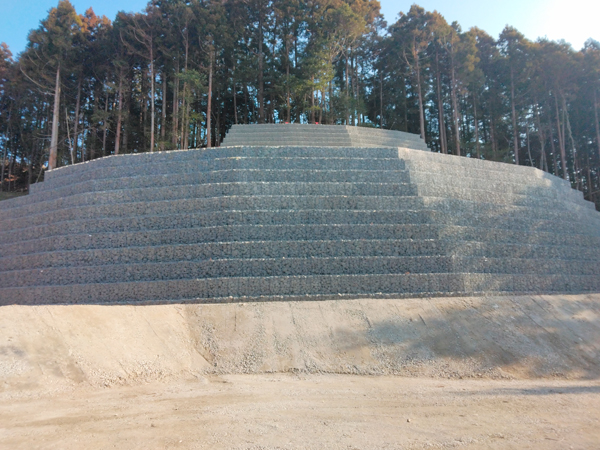

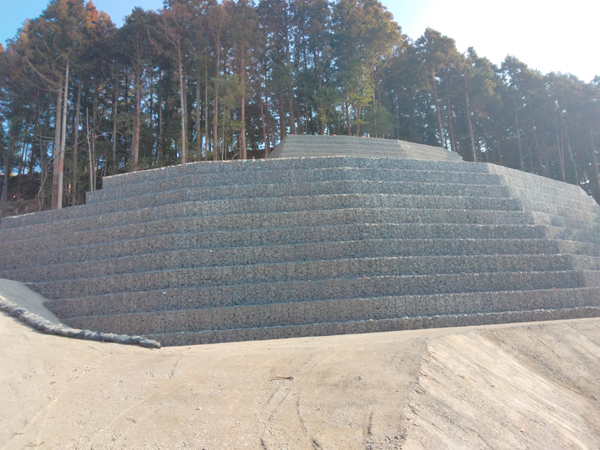

完成

「ふとんかご」「栗石メッシュカゴ」「砕石メッシュカゴ(かご楽)」
「大型メッシュカゴ」の比較

名称	ふとんかご正式名：パネル式角形蛇篭	栗石メッシュカゴ	砕石メッシュカゴ（かご楽）	大型砕石メッシュカゴ「大型メッシュウォール」
基本構造	一つ一つの「かご」が独立した単体構造	隣接した「かご」を上下左右連結し、一体性のある構造物にしたもの	隣接した「かご」を左右連結し、一体性のある構造物にしたもの	隣接した「かご」を左右連結し、一体性のある構造物にしたもの
用途	主に仮設材として使用。河川護岸や護床・道路法面の侵食防止として使われる　高さH=2.0m程度	河川護岸・道路障壁として使用かごマットと同じ、高さH=5.0m迄適用だが安定計算等でH=8.0m以上の実績あり	土留工、ドレーン工として使用中詰めに砕石（粒径40mm程度）が使用できる作業条件の悪い場所や工期短縮に最適	治山法面、砂防ダム、道路障壁として使用中詰めに砕石（粒径40mm程度）が使用できる通常のかごより厳しい条件に適用
材質	亜鉛メッキ鉄線	亜鉛+アルミ合金メッキ鉄線（アルミ10％以上）	亜鉛+アルミ合金メッキ鉄線（アルミ10％以上）	亜鉛+アルミ合金メッキ鉄線（アルミ10％以上）
メッキ付着量	3種メッキ 140g/㎡以上（Φ4.0mm）	300g/㎡以上	300g/㎡以上	300g/㎡以上
耐久性	約10〜15年（水中条件）	約50〜60年	約50〜60年	約50〜60年
構造	本体鋼　ひし型金鋼線径 Φ4.0mm　鋼目 130mm	本体鋼　格子状　溶接金鋼 Φ5.0mm	本体鋼　格子状　溶接金鋼 Φ5.0mm　Φ6.0mm	本体鋼　格子状　溶接金鋼 Φ6.0mm
構造	枠線 Φ5.0mm	枠線 Φ6.0mm（最上部のみ）	枠線 Φ6.0mm	枠線 Φ8.0mm
サイズ	高さH 0.5m 幅W 1.2m 長さL 2~4m	高さH 0.5m 幅W 0.8,1.0,1.2m 長さL 2.0,1.0m	高さH 0.5m 幅W 0.8〜2.0m 長さL 1m,2m	高さH 1.0m 幅W 1.5〜3.5m 長さL 1m,2m
施工性	垂直材が自立性がなく、組立する作業を要する石詰めする際、はらみ防止策が必要	垂直材が自立できるため組立の手間が少ない金網の剛性が高いため、補強材を必要としない	垂直材が自立できるため組立の手間が少なく金網の剛性が高いため、上ふたを必要としない河川ではふたが必要となります	垂直材が自立できるため組立の手間が少ない金網の剛性が高いため、上ふたを必要としない河川ではふたが必要となります
その他	従来からある工法で河川・道路・治山問わず広く実績がある不陸な地盤に追随しやすい構造	河川・道路・治山問わず幅広い実績がある「かご」の剛性が高く歪みが少ない	NET IS 登録商品道路・治山等、幅広い実績がある内部の中詰材の結合が強い「ボトムレス構造」	道路・治山等、実績ある砕石メッシュカゴより更に過酷な現場に適応　内部の中詰材の結合が強い「ボトムレス構造」
